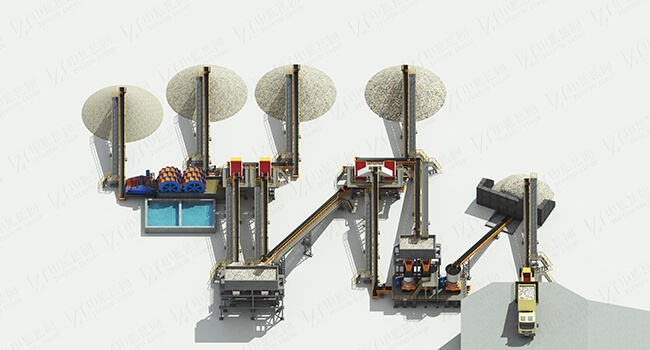

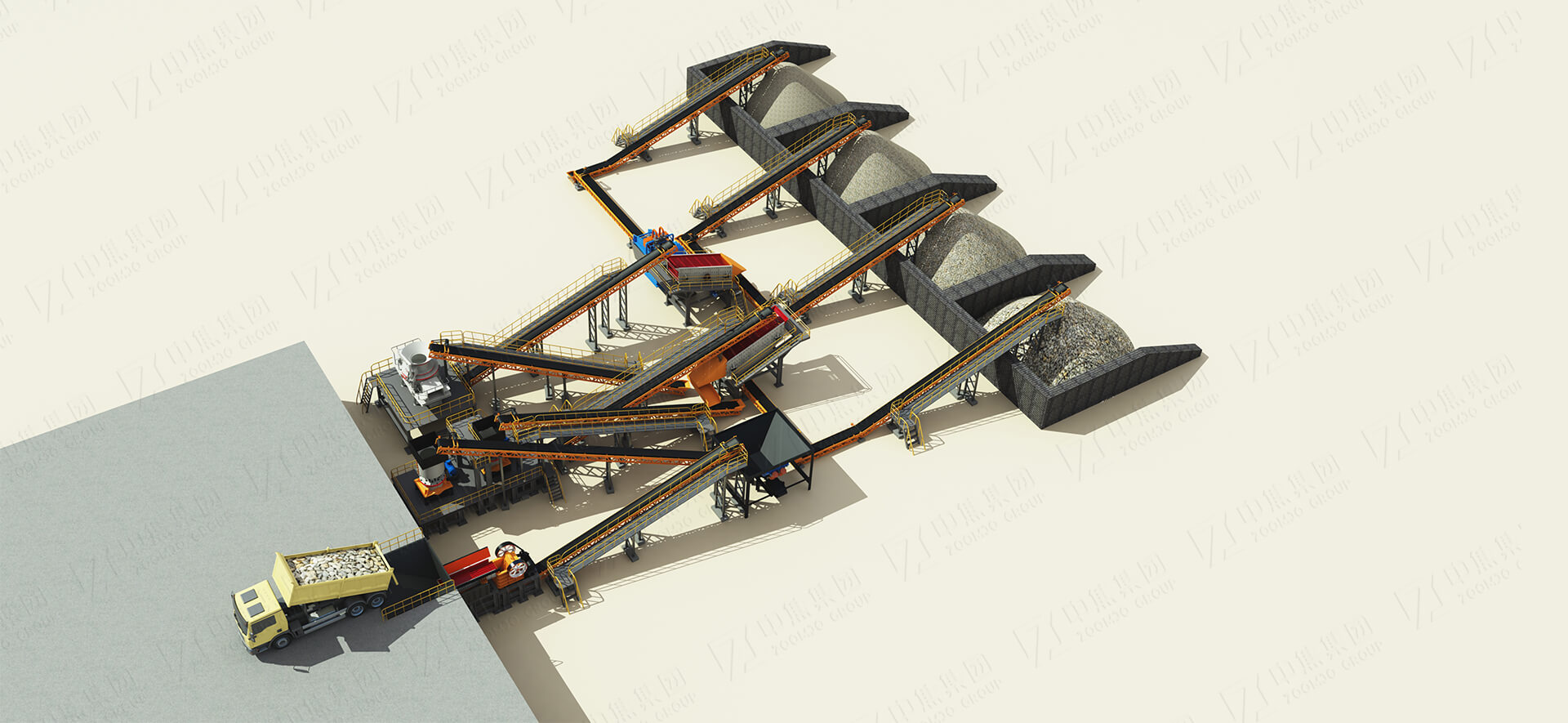

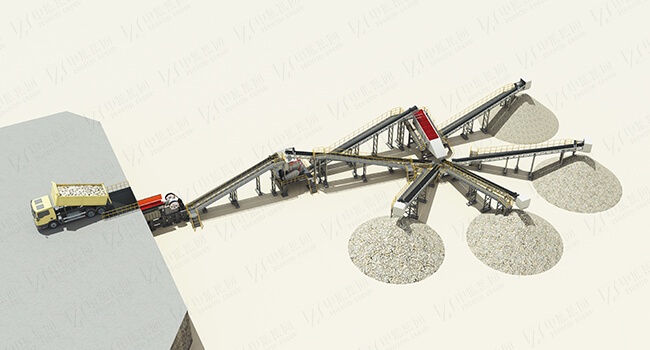

1. Сырье доставляется в силосы объемом 50 куб. м. грузовиком или погрузчиком.
2. Вибрационный питатель равномерно транспортирует сырье из силоса в щековую дробилку.
3. Щековая дробилка дробит сырье размером менее 500–800 мм до размера около 100–300 мм и транспортирует его на вибрационный грохот по ленточному конвейеру.
4. Вибросито транспортирует материалы, соответствующие требованиям, к пескомойке и установке по извлечению мелкого песка. После очистки материалы транспортируются в штабель готовой продукции с помощью ленточного конвейера. Материалы, не соответствующие требованиям, транспортируются в многоцилиндровую конусную дробилку по ленточному конвейеру.
5. Многоцилиндровая конусная дробилка дробит материалы до состояния смеси размером 6-38 мм и транспортирует их на вибрационный грохот с помощью ленточного конвейера. Основная функция конусной дробилки — придание готовому продукту, который в основном имеет многоугольную и трехмерную форму, снижение доли игольчатых и пластинчатых продуктов и улучшение технических спецификаций готовых продукций.
6. Вибросито сортирует материалы по пяти типам. Материалы, соответствующие требованиям 0-5 мм, транспортируются конвейером на интегрированную машину для промывки песка и извлечения мелкого песка. Материалы очищаются колесной пескомойкой и извлекаются машиной для извлечения. После завершения конвейер транспортирует готовую продукцию в штабель готовой продукции. Материалы размером 5-10 мм, 10-15 мм и 15-20 мм также подаются конвейером непосредственно в штабель готовой продукции. Сыпучие материалы, не соответствующие требованиям, отсеиваются виброситом и по конвейеру транспортируются в установку для производства ударного песка.
7. После дробления материала ударной пескоструйной машиной смешанные материалы транспортируются на вибросито для повторного просеивания. Материалы размером 0-5 мм поступают в интегрированную машину для промывки песка и извлечения мелкого песка для сбора и очистки. Несоответствующие требованиям материалы будут повторно возвращены в машину для производства песка.

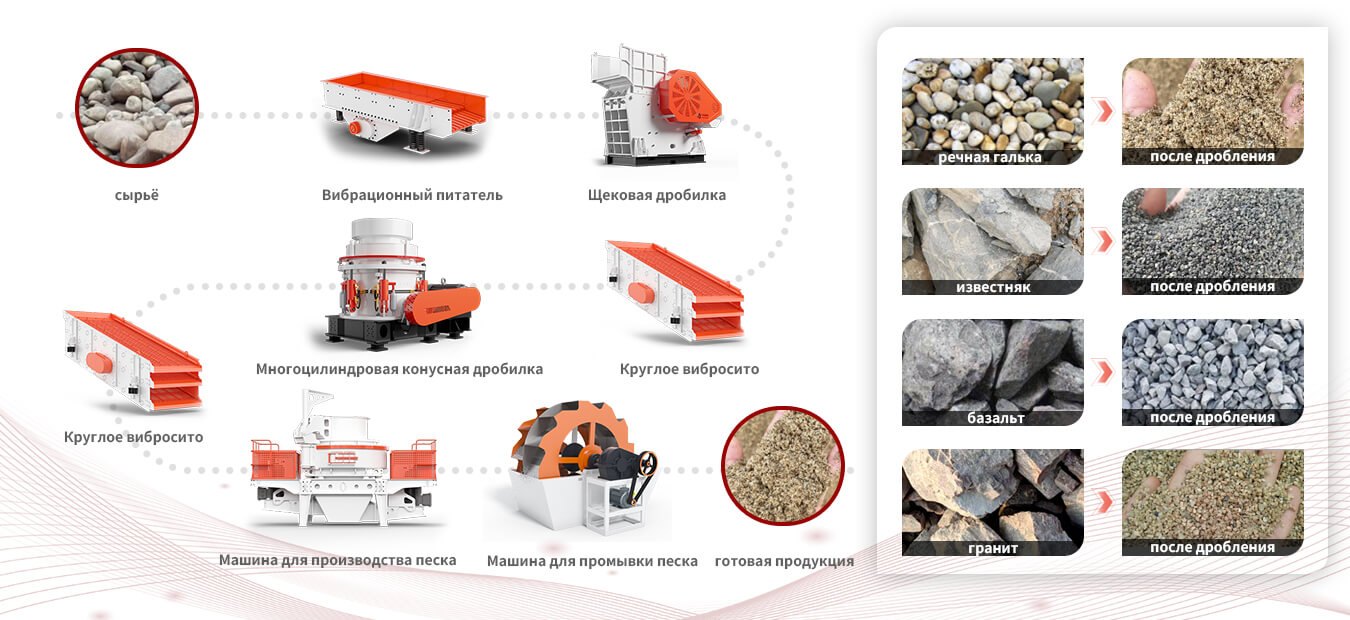

Основные оборудования
вибрационный питатель, щековая дробилка, конусная дробилка, ударная дробилка, вибросито, формовочная машина для производства песка, пескомойка, машина для извлечения мелкого песка, конвейер.
