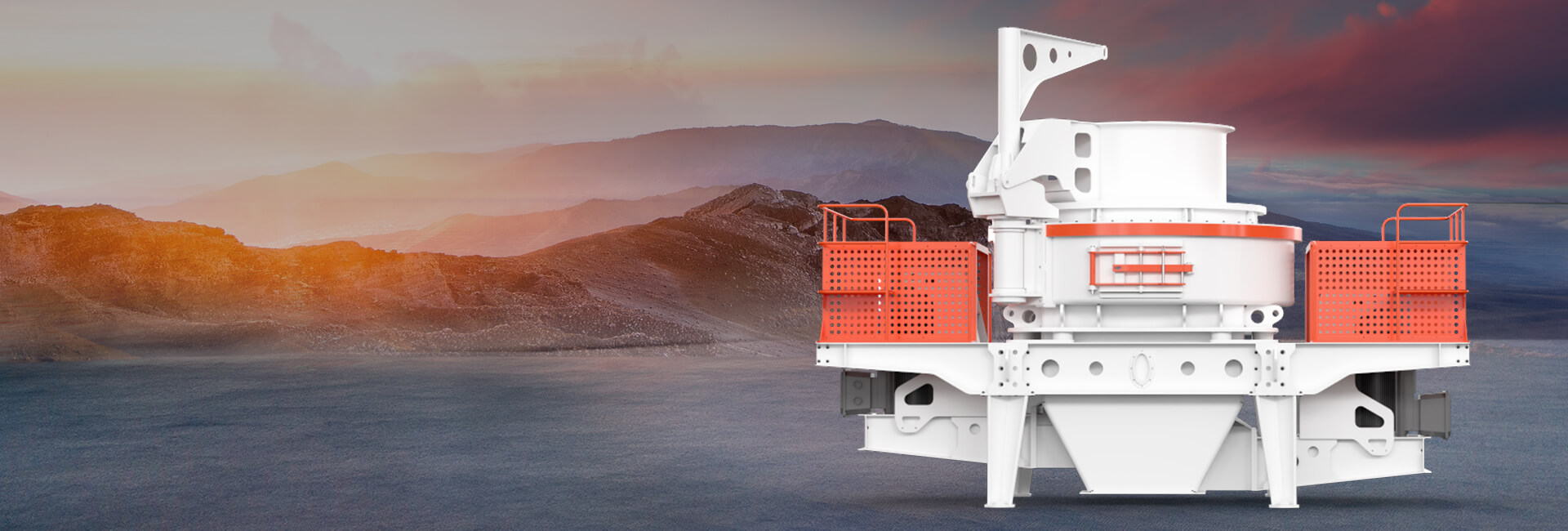

Ударная дробилка с вертикальным валом также называется машиной для производства песка, которая представляет собой уникальное сочетание конструкции ротора, износостойкого материала и конструкции дробильного оборудования. Ее продукт имеет кубическую форму, плотность нагромождения высокая, а загрязнение железом низкое.
Преимуществапродукта
Долгий срок службы подшипника, отличный пылезащитный эффект
Принципработы

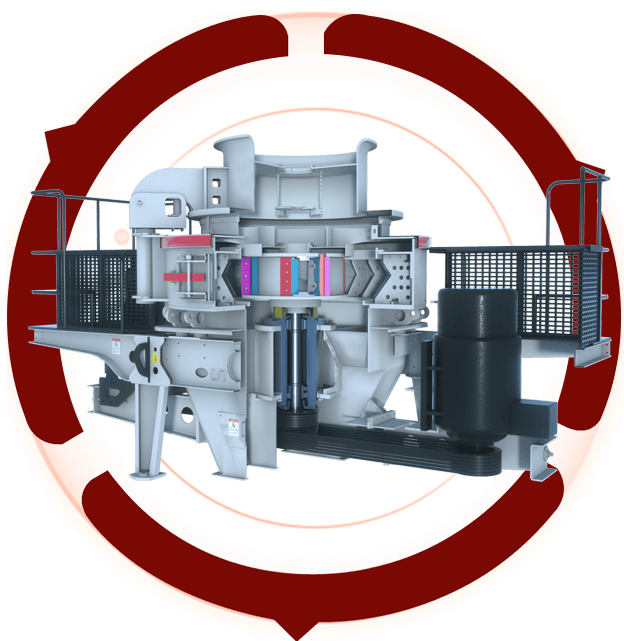

Массивная руда сырьевого материала через бункер питателя поступает во вспомогательную плиту подачи полости дробилки, используя центробежную тягу вспомогательного питателя, равномерно отбрасывает материал в сторону корпуса ствола по всему периметру, сильно ударяя ударной плитой, установленной на внутренней стенке, все материалы ударяются друг о друга, заставляют их ломаться или образовывать много трещин, затем материал попадает в полость конусного ротора, падает по спирали через пространство конуса, после удара, экструдирования руда трещины подвергается дальнейшему дроблению. Материал, ударяемый головкой молота в полости конусного ротора, снова высокоскоростной удар материала с ударной пластиной, поток материала воздействует друг на друга после удара, удара, резки, выдавливания и разрушения, тем самым улучшая эффект дробления. Наконец, материал переходит в Цилиндрическая полость ротора, угол угла разбиваемого материала измельчается, замешивается, пластик, мелкая дробилка материала продолжается до требуемой тонкости
Технические параметры
| Модел | VSI-7611 | VSI-8518 | VSI-9526 | VSI-1140 | |
| Объём обработки (т/ч) | Водопад и центральная подача | 120-180 | 200-260 | 300-380 | 450-520 |
| Полная центральная подача | 60-90 | 100-130 | 150-190 | 225-260 | |
| Максимакльнй размер подачи(мм) | Мягкий материал | ≤35 | ≤40 | ≤45 | ≤50 |
| Твёрдый материал | ≤30 | ≤35 | ≤40 | ≤45 | |
| Скорость вращения | 1700-1890 | 1520-1690 | 1360-1510 | 1180-1310 | |
| Мощность двигателя (кВт) | 110-150 | 180-220 | 264-320 | 400-440 | |
| Спецификация (мм) | 3700x2150x2100 | 4140x2280x2425 | 4560x2447x2778 | 5000X2700X3300 | |
| Вес (т) | 7.8 | 10.3 | 16 | 25.6 | |
| Источник электропитания | 380v:50hz | ||||
| Датчик вибрации | Диапазон измерения: 0.1-20 мм/с, плавно регулируемый | ||||
| Станция смазки жидким маслом | Мощность двигателя двойного масляного насоса | 2×0.31kw | |||
| Защита безопасности | Двойные масляные насосы взаимодополняют друг друга для обеспечения подачи масла: автоматическая остановка при отсутствии потока масла или давления масла: охлаждение водой: зимний подогрев двигателя для запуска | ||||
| Габаритные размеры (мм) | 820×520×1270 | ||||
| Мощность нагревателя масляного бака (кВт) | кВт | ||||
