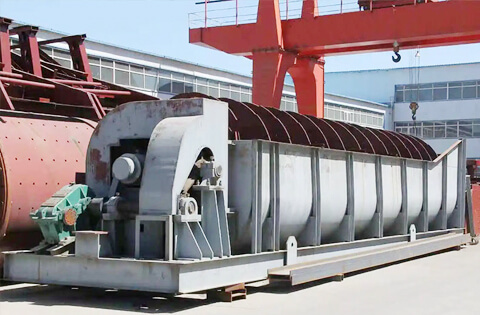

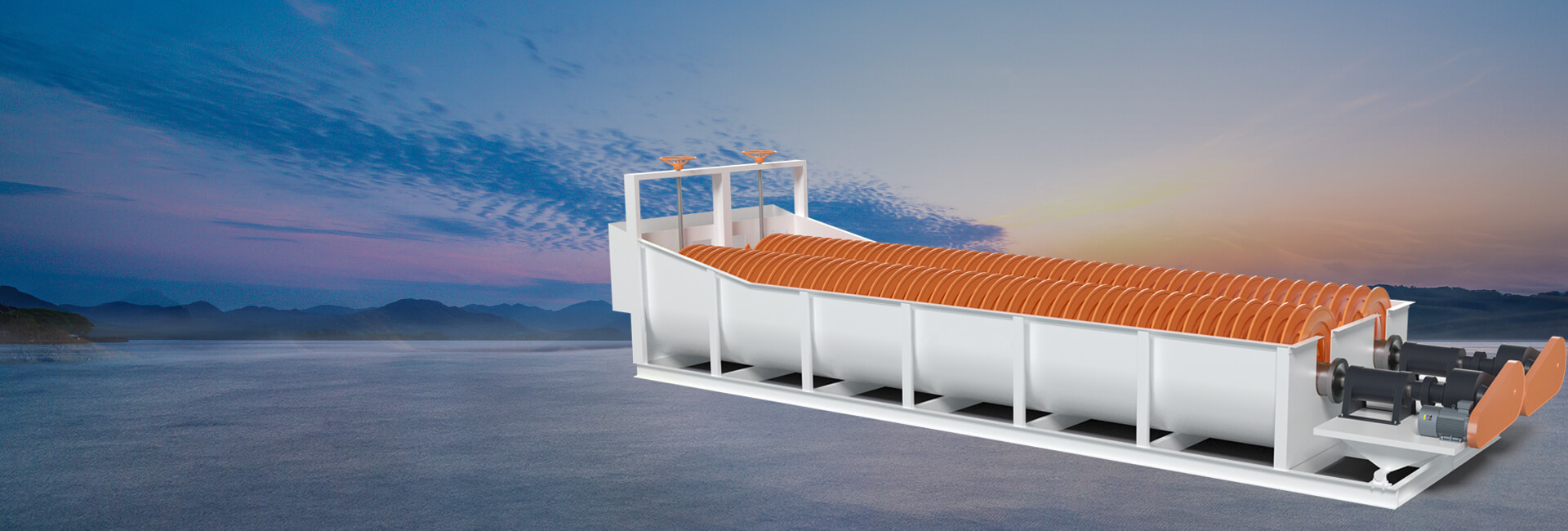

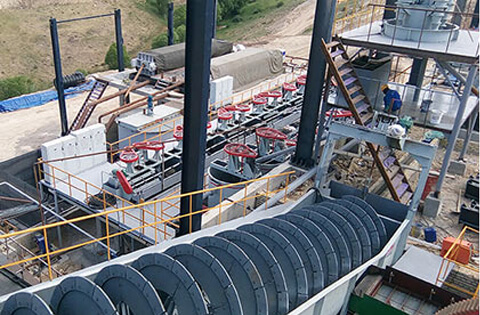

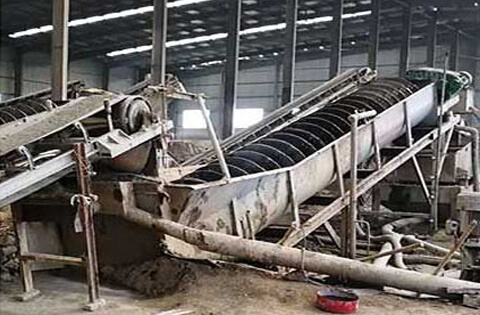

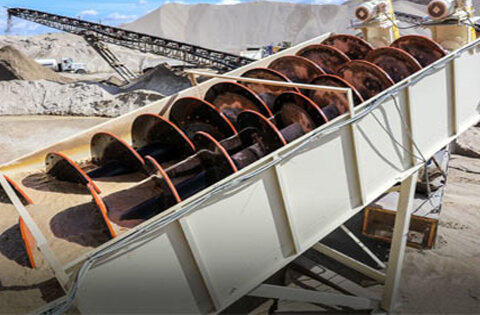

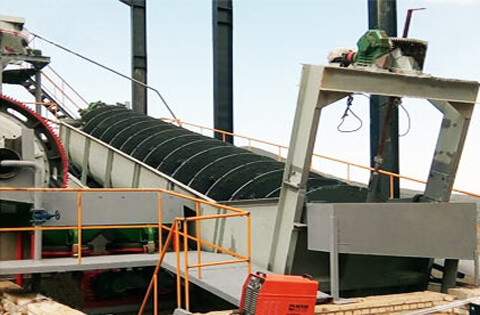

Он широко используется на горно-обогатительных заводах для создания замкнутого цикла с шаровыми мельницами для разделения рудного песка или на гравитационных обогатительных заводах для классификации рудного песка и мелкого шлама, для сортировки рудной пульпы в процессах обогащения металлических руд, а также для удаления шлама и воды при промывке руды. Данный классификатор отличается простотой конструкции, надежностью и удобством эксплуатации.
Преимущества продукта
Принцип работы
Спиральный классификатор основан на том принципе, что твердые частицы имеют разные размеры и удельный вес, поэтому они имеют разную скорость осаждения в жидкостях. Мелкие частицы руды всплывают в воде и переливаются через край, в то время как крупные частицы руды опускаются на дно желоба и выталкиваются вверх винтом для механической классификации.
Технические параметры
| Модель | Диаметр шнека (мм) | Скорость вращения шнека (об/мин) | Производительность (т/сут) | Мощность электродвигателя(кВт) | ||
| По возвратным песку (т/24ч) | По переливу (т/24ч) | Подъем и спуск (кВт) | Трансмиссия (кВт) | |||
| Высокоизносостойкий односпиральный классификатор | ||||||
| FG-5 | φ500 | 8.5-15.5 | 143-261 | 32 | 1.1 | |
| FG-7 | φ750 | 4.5-9.9 | 256-564 | 65 | 3 | |
| FG-10 | φ1000 | 3.5-7.6 | 473-1026 | 85 | 5.5 | |
| FG-12 | φ1200 | 5,6,7 | 1170-1600 | 155 | 2.2 | 5.5 |
| FG-15 | φ1500 | 2.5,4,6 | 1140-2740 | 235 | 2.2 | 7.5 |
| FG-20 | φ200 | 3.6,5.5 | 3890-5940 | 400 | 3 | 11,15 |
| FG-24 | φ2400 | 3.64 | 6800 | 580 | 3 | 15 |
| FG-30 | φ3000 | 3.2 | 11650 | 893 | 4 | 22 |

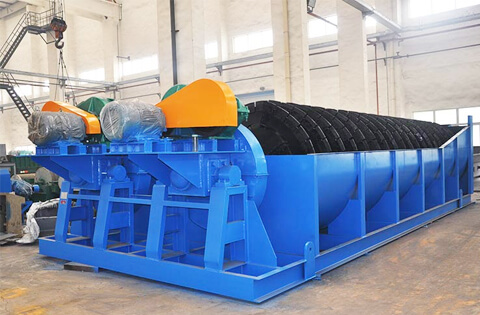

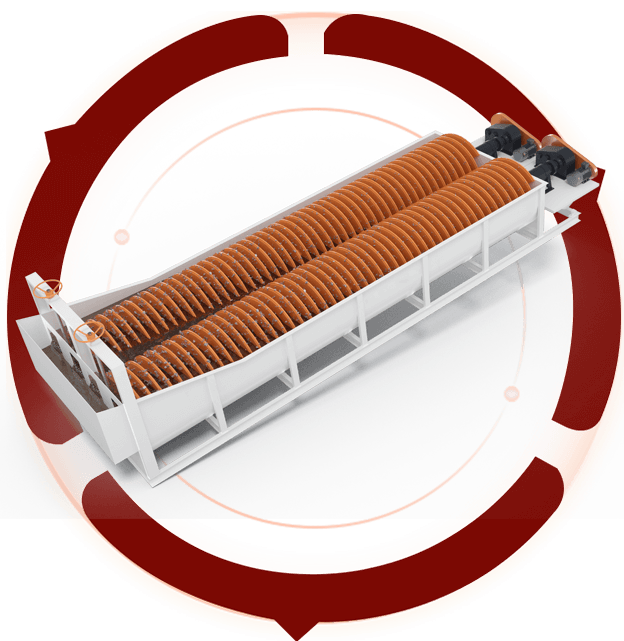

| Высокоизносостойкий двухспиральный классификатор | ||||||
| 2FG-12 | φ1200 | 5,6,7 | 2340-3200 | 310 | 2.2x2 | 5.5x2 |
| 2FG-15 | φ1500 | 2.5,4,6 | 2280-5480 | 470 | 2.2x2 | 7.5x2 |
| 2FG-20 | φ2000 | 3.6,5.45 | 7780-11880 | 800 | 3x2 | 22,30 |
| 2FG-24 | φ2400 | 3.67 | 13600 | 1160 | 3x2 | 30 |
| 2FG-30 | φ3000 | 3.2 | 23300 | 1785 | 4x2 | 40 |
| Погружной односпиральный классификатор | ||||||
| FC-12 | φ1200 | 2.5,4,6 | 1170-1630 | 120 | 2.2 | 7.5 |
| FC-15 | φ1500 | 2.5,4,6 | 1140-2740 | 185 | 2.2 | 7.5 |
| FC-20 | φ2000 | 3.6,5.5 | 3890-5940 | 320 | 3 | 11,15 |
| FC-24 | φ2400 | 3.64 | 6800 | 455 | 4 | 18.5 |
| FC-30 | φ3000 | 3.2 | 11650 | 705 | 4 | 22 |
| Погружной двухспиральный классификатор | ||||||
| 2FC-12 | φ1200 | 3.8,6 | 1770-2800 | 240 | 2.2x2 | 7.5x2 |
| 2FC-15 | φ1500 | 2.5,4,6 | 2280-5480 | 370 | 2.2x2 | 7.5x2 |
| 2FC-20 | φ2000 | 3.6,5.5 | 7780-11880 | 640 | 3x2 | 22,30 |
| 2FC-24 | φ2400 | 3.67 | 13700 | 910 | 3x2 | 30 |
| 2FC-24 | φ2400 | 3.67 | 13700 | 910 | 4x2 | 37 |
| 2FC-30 | φ3000 | 3.2 | 23300 | 1410 | 4x2 | 45 |
