Подходит для переработки природного камня средней и мягкой твердости, строительных отходов и т. д. Оборудование оснащено гидравлической ударной дробилкой, которая не только обладает такими преимуществами, как высокая производительность дробления, низкая стоимость, высокая универсальность и регулируемый размер частиц готового продукта, но и может гарантировать превосходную форму частиц и чистоту готового продукта, отвечая высоким стандартам для строительных заполнителей. Оборудование может быть оснащено виброситом для одновременного дробления и просеивания материала. Его также можно комбинировать с другим оборудованием для гибкого и эффективного дробления и грохочения материалов.
Преимущества продукта
Высокая производительность и хорошая форма частиц
Высокопроизводительная ударная дробилка с высокой производительностью и хорошей формой частиц.
Регулировка в реальном времени, удобно и быстро
Скорость подачи регулируется в режиме реального времени в зависимости от нагрузки дробильной машины, что обеспечивает хорошую подачу материала.
Интегрированный блок
Основным оборудованием является новая ударная дробилка серии CI, которая имеет разумное соотношение скорости и мощности для различных задач грубого дробления, среднего и мелкого дробления и восстановления материала.
Большая камера дробления, большой размер исходного материала
Сверхпрочный ротор, износостойкий материал и большая камера дробления обеспечивают большой размер частиц сырья, стабильный продукт, высокую производительность и большую степень дробления.
Принцип работы

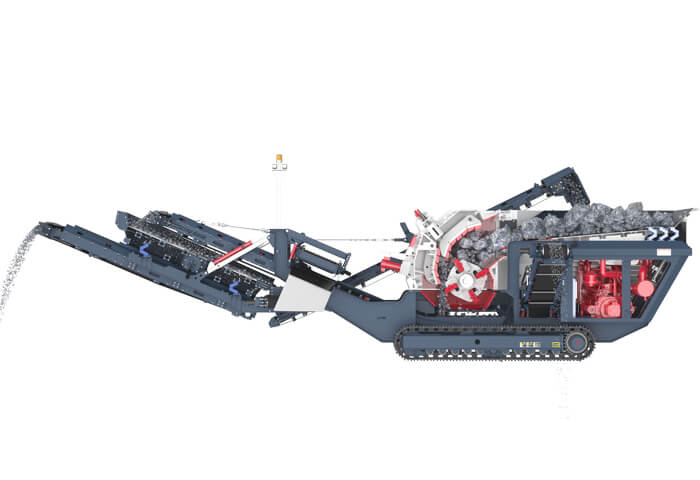

Материал равномерно транспортируется в ударную дробилку через питатель. После того, как ударная дробилка выполняет первичное дробление, она образует замкнутую систему через круговое вибросито для достижения циклического дробления материала. Готовый материал выводится конвейером для непрерывного дробления. Гусеничная ударная дробильная станция может снимать круглое вибросито в соответствии с фактическими производственными потребностями для достижения прямого предварительного дробления материалов. Она удобна и гибка в эксплуатации при использовании в сочетании с другим дробильным оборудованием.
Технические параметры
| модель | TF150 | Ударная дробилка TF250/стандартная | |
|---|---|---|---|
| параметр | Интегрированная машина | Стандартный автомобиль | |
| Фидер | |||
| оборудование | GZD1038 | GZD1228 | GZD1228 |
| Вибрационный двигатель | 5.5кВт*2 | 5.5кВт*2 | 5.5кВт*2 |
| Режим движения | Привод двигателя | Привод двигателя | Привод двигателя |
| Дробилка | |||
| оборудование | SLF150 | LF250 | LF250 |
| Максимальный размер подачи | 600mm | 750mm | 750mm |
| власть | 160кВт | 250кВт | 250кВт |
| Режим движения | Привод двигателя | Привод двигателя | Привод двигателя |
| Рамка | |||
| Гидравлическое гусеничное шасси | 65T | 65T | 65T |
| Рама в форме лодки | Сварка Q345B | Сварка Q345B | Сварка Q345B |
| Главный ленточный конвейер | |||
| Спецификация | B800*11м | B1200*11м | B1200*11м |
| Мотор-редуктор | 11кВт | Мотор-редуктор приводной 15кВт | Мотор-редуктор приводной 15кВт |
| Бесконечный ремень из полиэстерового полотна | EP300-B800*5(6.0+1.5) | EP300-B1200*5(6.0+1.5) | EP300-B1200*5(6.0+1.5) |
| Транспортер ленточный транспортер | |||
| Спецификация | B500*2м | B500*2.4м | B500*2.4м |
| Мотор-редуктор | 4кВт | Мотор-редуктор приводной 4кВт | Мотор-редуктор приводной 4кВт |
| Бесконечный ремень из полиэстерового полотна | EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) |
| Подрешетный ленточный конвейер | |||
| Спецификация | B1000*5 | B1200*5.4м | B1200*5.4м |
| Мотор-редуктор | 5.5кВт | Мотор-редуктор приводной 7,5 кВт | Мотор-редуктор приводной 7,5 кВт |
| Бесконечный ремень из полиэстерового полотна | EP200-B1000*3(4.5+1.5) | EP300-B1200*3(4.5+1.5) | EP200-B1200*3(4.5+1.5) |
| Возвратный ленточный конвейер | |||
| Спецификация | B500*7.7 | B500*10.2м | B500*9.3м |
| Режим движения | 5.5кВт | Мотор-редуктор приводной 4кВт | Мотор-редуктор приводной 4кВт |
| Бесконечный ремень из полиэстерового полотна | EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) |
| Возврат экрана | |||
| Спецификация | 2YK1530 | 2YS1640 | YS1640 |
| Мотор | 3,7 кВт*2 | 3,7 кВт*2 | 3,7 кВт*2 |
| Метод поддержки | РОСТ Весна | РОСТ Весна | РОСТ Весна |
| Средство для удаления железа | |||
| Спецификация | RCYQ-13 | RCYQ-13 | RCYQ-13 |
| Мотор-редуктор | 3кВт | Мотор-редуктор приводной 3кВт | Мотор-редуктор приводной 3кВт |
| Силовая установка | |||
| Генераторная установка | Генераторная установка мощностью 320 кВт | Генераторная установка мощностью 500 кВт | Генераторная установка мощностью 500 кВт |
| Электрическая система | |||
| Функция | Применяется интеллектуальная система управления PLC с функцией оповещения о неисправностях и запроса записей о неисправностях, визуальным рабочим процессом, простым управлением, отображением на экране различных параметров мониторинга, двигатель может автоматически регулировать скорость в соответствии с условиями нагрузки. | Главный двигатель ударной дробилки запускается посредством преобразования частоты, а остальные двигатели запускаются напрямую. Основные электрические компоненты Schneider | Главный двигатель ударной дробилки запускается посредством преобразования частоты, а остальные двигатели запускаются напрямую. Основные электрические компоненты Schneider |
| Гидравлическая система | |||
| Функция | Цилиндр складывания ленточного конвейера и главный цилиндр двигателя ударной дробилки, гидравлический насос, клапан, станция и принадлежности для масляных труб | Регулировка зазора распаковки и выгрузки, разборка складывающейся и возвратной части боковой выгрузки, чувствительный к нагрузке тип, электрогидравлический пропорциональный клапан, группа клапанов хода | Регулировка зазора распаковки и выгрузки, разборка складывающейся и возвратной части боковой выгрузки, чувствительный к нагрузке тип, электрогидравлический пропорциональный клапан, группа клапанов хода |
